近期，“艾为灯语®”家族再升级——推出新一代高性能、无啸叫、小封装的36路全彩RGB呼吸灯驱动芯片，该产品在家电、手机、IoT等客户导入量产。

图1 AW25036典型应用场景

AW25036QNR是一款36 通道矩阵式 LED 驱动芯片，单通道最大输出电流可达 51mA，通道间电流精度高达 ±4%，确保多通道亮度一致性。每通道独立支持 4096 级（12-bit）PWM 调光，可实现全彩画面的细腻亮度过渡与精准色彩还原。该芯片创新性采用扩频调制技术、Slew Rate优化及 20kHz+ 超高频帧率的组合方案，彻底解决了 LED 驱动应用中陶瓷电容的啸叫难题。

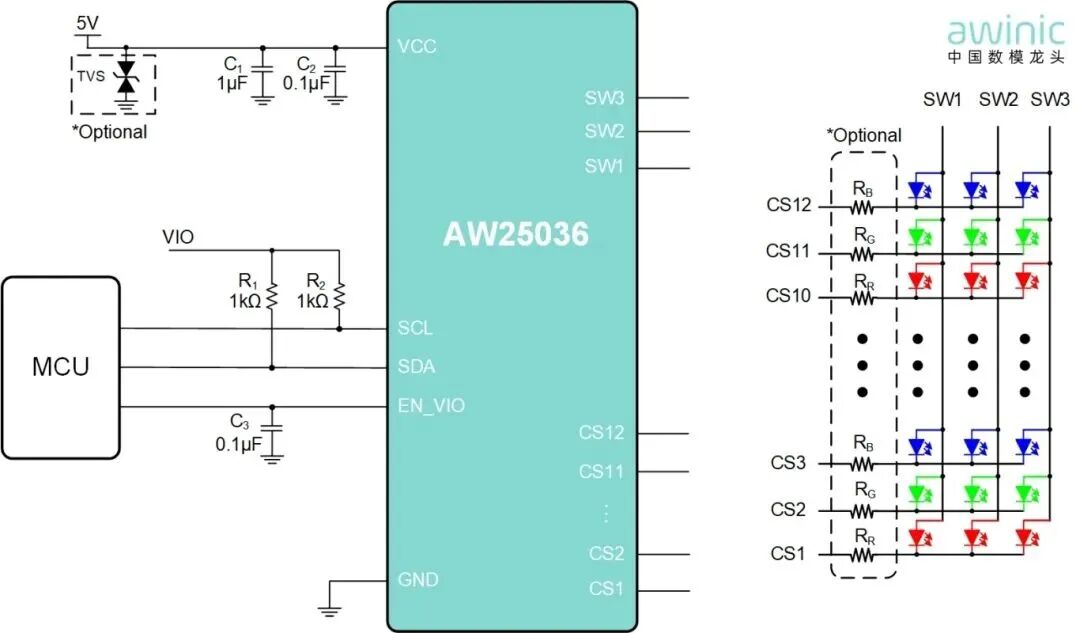

图2 AW25036应用示意图

家电、AIoT、手机等智能终端设备持续打造极致性能，其主控需要优先处理高优先级任务，通常难以兼顾实时刷动画灯效。AW25036 系列内置智能动画引擎，可自动实现呼吸灯效，无需主控控制，节省主控资源、降低系统功耗，同时灯效更加平滑细腻。

图3 AW25036支持智能动画引擎

LED 驱动电路中的MLCC（多层陶瓷电容器）啸叫是常见的电磁噪声问题，是电容在PWM作用下的机械振动，并通过 PCB 板或外壳传导放大为可听噪声（20Hz-20kHz），对于矩阵灯驱动更为常见，严重影响到产品声学体验和可靠性。

业内常见的解决方案是将MLCC电容替换为钽电容或者电解电容，这导致了系统成本的上升。AW25036 通过扩频技术、Slew Rate 和高帧率（帧率>20kHz）等多项技术有效解决了MLCC电容啸叫的问题，无需钽电容等，降低系统成本。

鬼影 (Ghosting)/ 暗亮现象是矩阵灯 LED 驱动中常见的显示缺陷，主要是由于LED Driver行/列驱动线上存在寄生电容，寄生电容上的残留电荷通过 LED 放电，导致该 LED 短暂微亮。

常见的解决方案是在暗亮的LED两端加一个-VCC的反向电压，这虽然能解决暗亮的问题，但是由于产生的负压过大，长期使用会损坏灯珠。

AW25036 支持多达256档负压调节，LED 消鬼影时阳极和阴极各16档电压可调，能有效去除鬼影的同时，避免损坏灯珠，保障产品的使用寿命和可靠性。

• 12 x 3矩阵LED驱动

• 全局256级电流可调

• 各恒流源256级电流可调

• 各LED独立4096级PWM 调光

• 支持自主呼吸，无需主控控制

• 电流精度：±4%

• 超低功耗，关断模式≤ 1μA

• 帧率大于20kHz，无啸叫

• 多档负压消鬼影，避免损坏LED灯珠

• Open/Short自动检测，快速诊断异常

• 1MHz I2C，支持1.2V电平

• 工作电压 2.7~5.5V

• 工作温度 -40~105℃

• QFN 3*3-20L小封装，易于布局走线

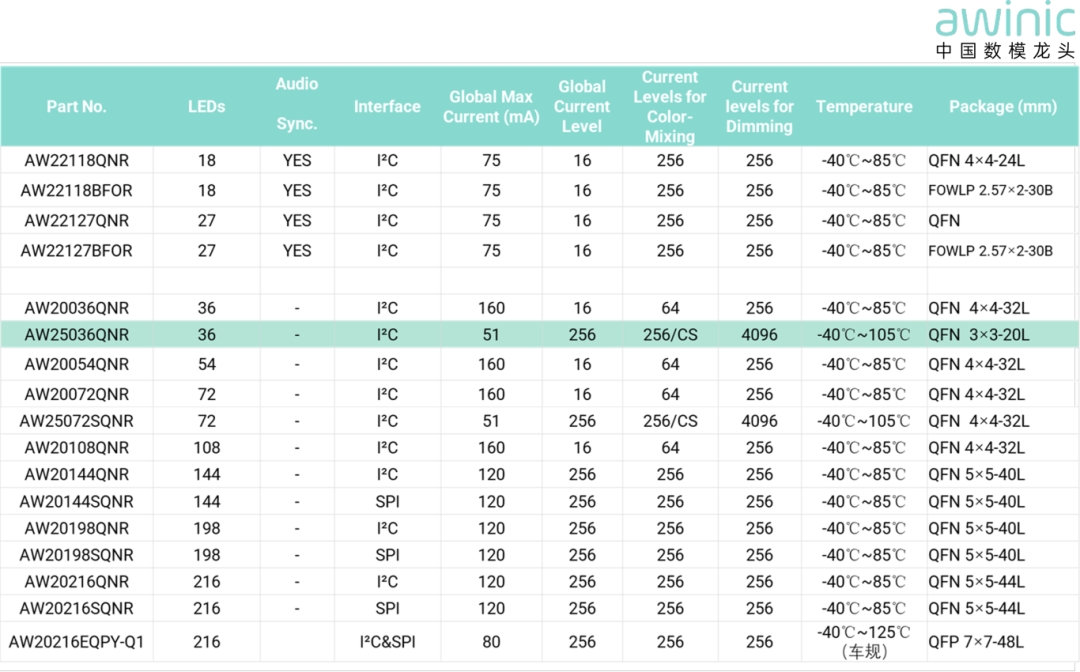

表1 LED恒流直驱（6~36路）

表2 LED恒流矩阵驱动（6~36路）
